闭路循环离心喷雾干燥机
闭路循环喷雾干燥机已经成熟应用于乙醇、丙酮、环己烷、甲苯等有机溶剂制成的悬浊液,以惰性气体(或氮气)做为干燥介质的产品的闭路循环式喷雾干燥工艺。整个过程产品无氧化,介质可回收,惰性气体(或氮气)可循环利用。为有机溶剂回收设计的闭式循环系统,系统防爆控制要求极高,系统自控性能极高。
24小时服务热线
18262997802
产品详情




概述

  闭路循环离心喷雾干燥机是系统组成一个封闭的循环回路,载热体可以循环使用。对于挥发物是有机化学溶剂、有毒或逸出后能对人身、环境造成危害物料的干燥,料液中含有的有机溶剂或产品是易氧化、易燃、易爆的物料。一般情况下,需用这种流程的物料都是不能接触氧气的,所以载热体大多使用惰性气体(如氮气、二氧化碳等);此种方式又称惰性气体干燥。从干燥器排出的尾气,经过气固分离后还要经过冷凝器回收溶剂或去除湿分,再经加热器升温后进入干燥器进行循环使用。通过载热体和闭式循环方式,我们可以有效的避免物质干燥遭遇高温危险、防止喷雾干燥过程中与氧气接触,粉尘90%以上回收。

  闭路循环喷雾干燥机已经成熟应用于乙醇、丙酮、环己烷、甲苯等有机溶剂制成的悬浊液,以惰性气体(或氮气)做为干燥介质的产品的闭路循环式喷雾干燥工艺。整个过程产品无氧化,介质可回收,惰性气体(或氮气)可循环利用。为有机溶剂回收设计的闭式循环系统,系统防爆控制要求极高,系统自控性能极高。常用于精密陶瓷、医药品、电池材料、硬质合金(Wc.Fe)粉的喷雾干燥。

闭路循环离心喷雾干燥机工作原理

  防爆型闭路循环离心喷雾干燥机系统由离心喷雾干燥机主机、空气过滤器、加热器、一级旋风分离器、二级旋风分离器、泵、排风机、冷凝器、测氧仪以及管路与控制阀等组成。

  工作原理:首先在干燥塔体内充入被加热的氮气,被干燥的液态物料经输液泵输送至离心喷头处,液态物料被高速旋转的离心雾化器雾化成细小液滴,液滴在干燥塔内与热氮气进行充分的热交换,物料中的液态部分被瞬间蒸发,固态部分形成的粉状物料沉于塔底,最后干燥的粉状物料从塔底排出。其中,被蒸发的有机溶剂气体在风机的作用下,通过旋风分离器、布袋除尘器等装置把附着在气体中的粉尘进行除尘处理,再经冷凝器把除尘后饱和有机溶剂气体冷凝成液体排出冷凝器。其间,作为干燥介质的惰性气体被连续加热后作为干燥载体在系统内重新循环使用。

  防爆型闭路循环离心喷雾干燥系统是在密闭的环境下工作,干燥介质为氮气之类的惰性气体,干燥塔内为正压操作,若内部压力下降,压力变送器就能自动控制氮气进入量,以保证系统压力平衡。采用氮气作为循环载体,对干燥的物料具有保护作用,氮气之类的循环载体起着载湿、去湿和循环传递的作用,其载体介质可重复使用。然而,常规的普通的离心喷雾干燥是通过不断的送风、排风达到排湿的目的,其塔内控制为负压操作,这也是防爆型闭式离心喷雾干燥系统与普通离心喷雾干燥系统的明显区别。因此,防爆型闭式循环离心喷雾干燥系统特别适用于对有机溶剂的物料干燥、有毒气的物料以及干燥过程中易发生氧化等物料的干燥。

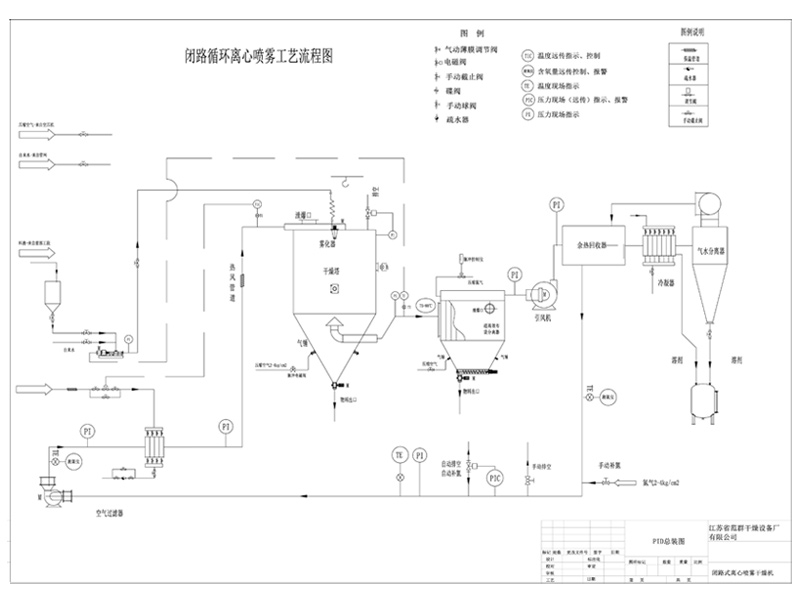

闭路循环离心喷雾干燥机工艺流程图


闭路循环离心喷雾干燥机新技术理论

1、把闭路循环系统运用于防爆型离心喷雾干燥机上,且率先在工业大生产上应用;

2、压差自动变送与在线氧气检测技术的应用,使系统更安全、产品质量更有保证;

3、智能化自动控制技术的应用,对传统离心喷雾干燥设备进行了升级;

4、创新了无泄露技术,有效地解决了此类系统的泄漏问题。

闭路循环离心喷雾干燥机优势体现

1、闭路循环离心喷雾干燥机采用氮气为传导传热介质,并以氮气为载体,在密闭的状态下,实现闭路循环,有效地达到对含有机溶剂液态物料干燥的安全性,和对易氧化湿物料在干燥生产工艺过程中得到抗氧化性的保护。

2、本机组采用新型的喷雾干燥技术,以致实现传统离心喷雾干燥无法比拟的对高固含量,且具备粘状、稠状液态物料氮气动力雾化,以致提高生产能力与减少能源消耗70%以上,达到明显的节能高产的生产效果。

3、本机组采用在线监测与自诊断控制功能,确保对含有机溶媒液态物料干燥的安全生产,智能化控制系统自动化程度高。

4、本机组实现对含有机溶媒物料在干燥生产工艺过程的回收利用,在解决相关行业在干燥难与废气排放污染重的基础上,实现溶剂回收利用,获得节能减排的实用性效果。
